Thép Hình I Chi Tiết Quy Cách, Bảng Giá Vẫn Đúng Chuẩn Kỹ Thuật?

Một sai sót nhỏ trong việc tính toán tải trọng dầm thép có thể trả giá bằng sự biến dạng toàn bộ hệ mái nhà xưởng, thậm chí đe dọa sự an toàn của cả công trình hàng tỷ đồng. Trong số các loại vật liệu vươn mình làm nòng cốt cho ngành xây dựng hiện đại, thép hình I luôn đóng vai trò là "xương sống" chịu lực tại hàng triệu dự án lớn nhỏ. Tuy nhiên, không ít kỹ sư trẻ hay chủ đầu tư vẫn nhầm lẫn giữa thép I và thép H, hoặc chọn sai mác thép dẫn đến lãng phí chi phí vật tư nghiêm trọng. Bài viết này sẽ phân tích toàn diện từ quy cách, đặc tính cơ lý đến bảng tra kỹ thuật chuẩn xác giúp bạn làm chủ mọi quyết định vật tư.

Thép hình I là gì và có đặc điểm cấu tạo ra sao?

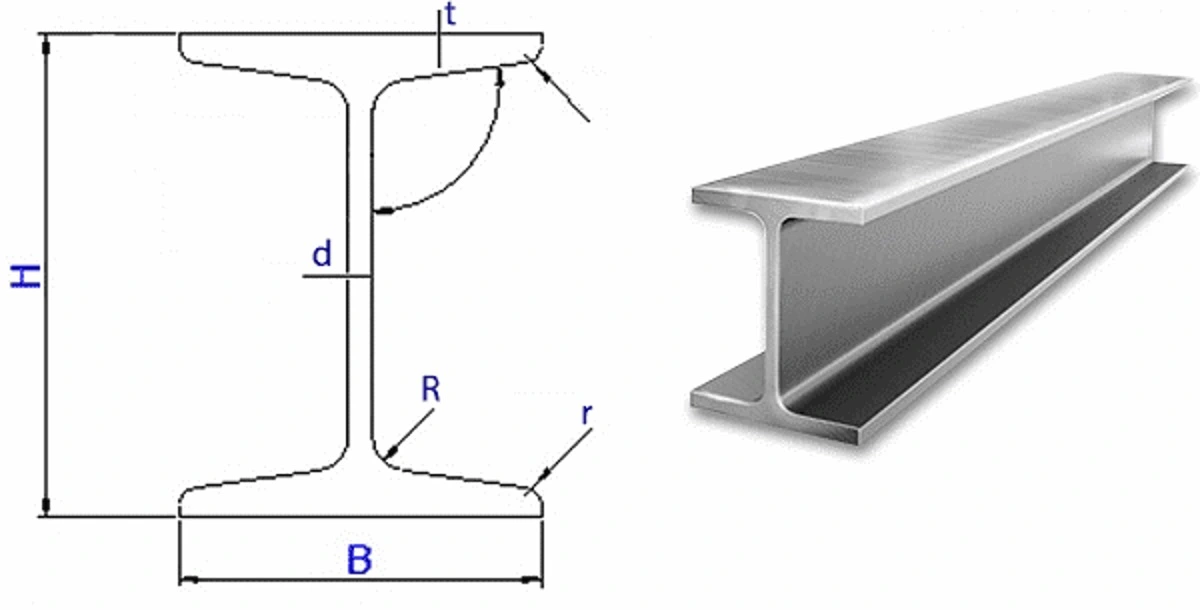

Thép hình I (hay thép chữ I) là loại thép hình đúc có cắt diện ngang giống hình chữ I in hoa. Cấu tạo cơ bản của thanh thép gồm một phần thân đứng (Web) chịu ứng suất cắt và hai phần cánh ngang (Flange) chịu ứng suất uốn. Điểm đặc trưng dễ nhận biết của thép I chính là chiều cao thân (H) luôn lớn hơn hẳn so với chiều rộng của cánh (B).

Thép hình I khác biệt gì so với thép H trong chịu lực?

Nhiều người thường lầm tưởng thép I và thép H có thể thay thế hoàn toàn cho nhau. Đây là nhận thức cực kỳ nguy hiểm trong thiết kế kết cấu. Thép H có 4 cạnh viền ngoài phẳng, bề dày phần cánh và phần thân bằng nhau hoặc lệch ít, giúp khả năng chịu lực nén theo cả hai phương X-Y cực kỳ cân bằng.

Ngược lại, thép hình I có phần cánh hẹp hơn, tỉ lệ H/B lớn. Nhờ thiết kế này, thép I đạt mô-men uốn tối ưu theo phương đứng (Wx), biến nó thành lựa chọn hoàn hảo nhất cho các dầm ngang uốn. Xét cùng một mức chịu tải uốn dọc, việc dùng thép I giúp giảm đáng kể trọng lượng bản thân cấu kiện, tiết kiệm từ 15% đến 25% chi phí so với việc "lãng phí" sử dụng thép H.

Cấu tạo thân và cánh thép I ảnh hưởng thế nào đến độ bền?

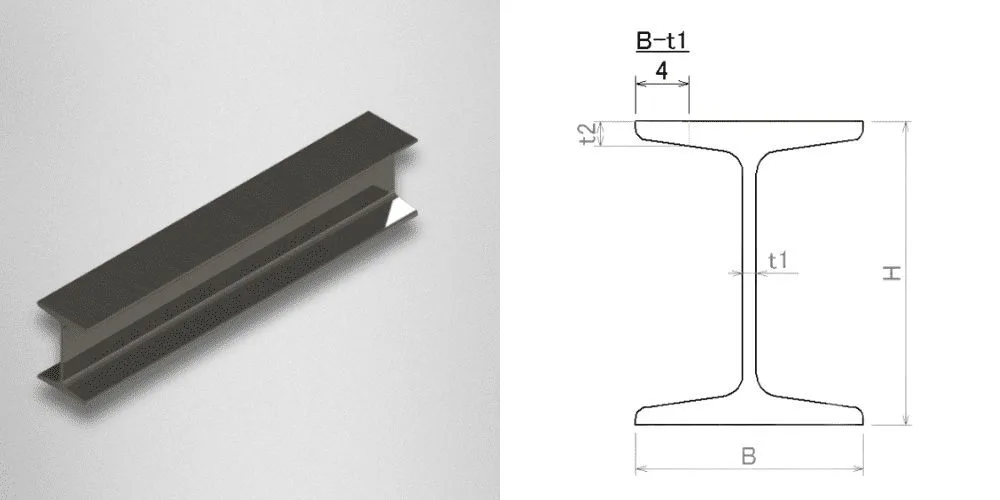

Phần thân đứng (t1) chịu tải trọng cắt chính khi dầm làm việc. Nếu độ dày thân quá mỏng so với chiều cao H, dầm rất dễ bị mất ổn định cục bộ (vồng bụng). Trong khi đó, hai phần cánh (t2) đóng vai trò chịu ứng suất kéo và nén sinh ra từ mô-men uốn. Bán kính góc lượn (r) giữa thân và cánh giúp triệt tiêu sự tập trung ứng suất tại góc rẽ, ngăn ngừa hiện tượng nứt gãy vật liệu dưới tác động của tải trọng động liên tục.

Bảng tra quy cách trọng lượng thép hình I tiêu chuẩn hiện nay là bao nhiêu?

Để tối ưu hóa thiết kế và nghiệm thu vật tư, việc tra cứu chính xác kích thước và trọng lượng danh nghĩa của từng quy cách thép I là bước bắt buộc đối với mọi kỹ sư kết cấu.

Bảng tra kích thước thép I từ I100 đến I600 chuẩn xác?

Dưới đây là bảng thông số kỹ thuật tiêu chuẩn của các dòng thép hình I phổ biến nhất trên thị trường xây dựng Việt Nam hiện nay:

Cách tính trọng lượng thép I theo công thức chuẩn kỹ thuật?

Bên cạnh việc tra bảng, bạn hoàn toàn có thể chủ động tính toán trọng lượng danh nghĩa trên mỗi mét dài của thanh thép I bằng công thức đại số cơ bản dựa trên thể tích và khối lượng riêng của thép:

Công thức:

Trọng lượng (kg/m) = [2 x B x t2 + (H - 2 x t2) x t1] x 0.00785

Trong đó:

• H: Chiều cao tổng thể thân (đơn vị: mm)

• B: Chiều rộng cánh (đơn vị: mm)

• t1: Độ dày bụng (đơn vị: mm)

• t2: Độ dày trung bình của cánh (đơn vị: mm)

• 0.00785: Khối lượng riêng tiêu chuẩn của thép (g/cm3)

Ví dụ thực tế: Đối với cây thép I200 có H = 200 mm, B = 100 mm, t1 = 5.5 mm, t2 = 8.0 mm:

Trọng lượng 1m = [2 x 100 x 8 + (200 - 16) x 5.5] x 0.00785 = [1600 + 1012] x 0.00785 = 20.50 kg/m (kết quả có độ lệch rất nhỏ so với bảng barem thực tế do chưa tính cộng bán kính góc lượn r).

Thép hình I có mấy loại phổ biến nhất trên thị trường?

Tùy thuộc vào môi trường sử dụng và yêu cầu kỹ thuật của công trình, thép I được phân chia thành 3 dòng sản phẩm cốt lõi với những đặc tính bề mặt riêng biệt.

Thép I đúc đen phù hợp cho những công trình nào?

Thép I đúc đen là dòng sản phẩm sau khi qua dây chuyền cán nóng sẽ được làm nguội tự nhiên bằng nước. Bề mặt thép giữ nguyên màu xanh đen đặc trưng của lớp oxit sắt cán nóng.

• Ưu điểm: Giá thành rẻ nhất trong các loại, khả năng bám dính sơn phủ tĩnh điện hoặc sơn epoxy chống cháy cực kỳ tốt.

• Ứng dụng: Thích hợp cho các công trình trong nhà, hệ dầm ẩn bên trong trần/sàn bê tông, khung kết cấu có mái che khô ráo không tiếp xúc trực tiếp với hóa chất hay nước mưa.

Tại sao nên ưu tiên chọn thép I mạ kẽm nhúng nóng?

Với những dự án đặt tại vùng ven biển, nhà máy hóa chất hay công trình ngoài trời chịu mưa nắng gắt, thép I mạ kẽm nhúng nóng là câu trả lời bắt buộc. Qua quy trình nhúng thanh thép vào bể kẽm nóng chảy ở nhiệt độ khoảng 450 độ C, một lớp hợp kim kẽm - sắt bám chặt vào từng góc ngách của bề mặt thép.

Lớp mạ kẽm đóng vai trò là "vật tế thần" bảo vệ phần lõi thép bên trong khỏi sự xâm nhập của oxy và độ ẩm. Tuổi thọ của thép I mạ kẽm nhúng nóng có thể đạt từ 30 đến hơn 50 năm mà không cần tốn chi phí bảo dưỡng sơn lại định kỳ.

Tiêu chuẩn và mác thép hình I phổ biến nhất là gì?

Mác thép quy định các chỉ số cơ lý tính như giới hạn chảy, độ bền kéo, độ giãn dài và thành phần hóa học (C, Si, Mn, P, S).

Mác thép SS400, A36, Q235B đáp ứng yêu cầu kỹ thuật ra sao?

• Mác thép SS400 (Tiêu chuẩn Nhật Bản JIS G3101): Là mác thép carbon thông thường phổ biến nhất thị trường. Độ bền kéo đạt từ 400 đến 510 MPa, giới hạn chảy tối thiểu đạt 245 MPa. Rất dễ hàn, cắt và gia công cơ khí.

• Mác thép ASTM A36 (Tiêu chuẩn Mỹ): Có giới hạn chảy tối thiểu 250 MPa, tính hàn xuất sắc, thường được quy định trong các hồ sơ thiết kế có yếu tố nước ngoài hoặc dự án vốn FDI.

• Mác thép Q235B (Tiêu chuẩn Trung Quốc GB/T 700): Tương đương với SS400, giá thành cạnh tranh, phù hợp cho các nhà xưởng tiền chế tiêu chuẩn.

Tiêu chuẩn JIS G3101 và ASTM A36 có ý nghĩa gì khi nghiệm thu?

Khi ký kết hợp đồng và nghiệm thu vật tư tại công trường, bộ chứng chỉ CO/CQ (Certificate of Origin / Certificate of Quality) đi kèm phải thể hiện rõ thép đạt tiêu chuẩn JIS G3101 hay ASTM A36. Việc này đảm bảo kết cấu thép đáp ứng chính xác giả định tính toán trong phần mềm SAP2000 hay ETAG của kỹ sư thiết kế. Nếu sử dụng thép không đạt tiêu chuẩn, dầm thép có thể bị võng vượt mức cho phép dù tải trọng chưa vượt quá giới hạn thiết kế.

Ứng dụng thực tế của thép hình I trong công trình là gì?

Nhờ khả năng chịu uốn vượt trội và trọng lượng tối ưu, thép hình I góp mặt trong hàng loạt cấu kiện chịu lực quan trọng.

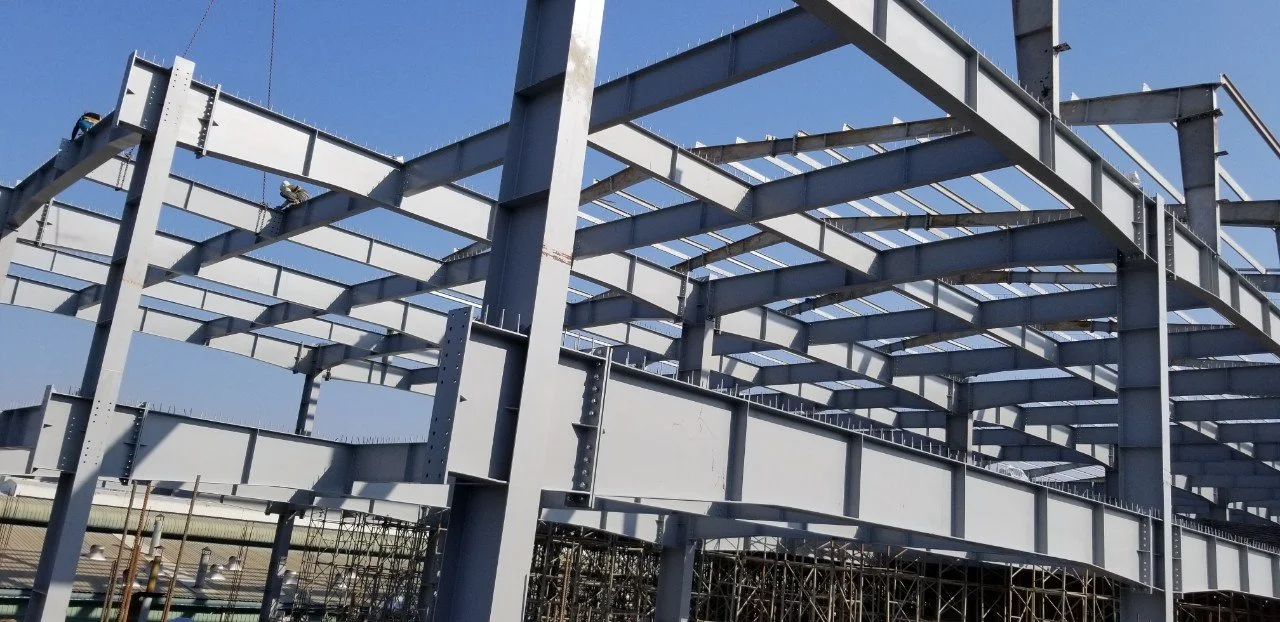

Thép I đóng vai trò gì trong kết cấu nhà thép tiền chế?

Trong các nhà xưởng công nghiệp, thép hình I được ưu ái sử dụng làm hệ dầm mái (Rafter) và dầm sàn mezzanine. So với việc phải gia công dầm tổ hợp từ thép tấm tốn nhiều nhân công hàn xì, việc dùng thép I đúc nguyên thanh giúp rút ngắn 40% thời gian thi công lắp dựng tại công trường, đồng thời hạn chế tối đa nguy cơ khuyết tật mối hàn.

Tại sao thép I được ứng dụng rộng rãi làm dầm cẩu trục?

Cẩu trục nhà xưởng chịu tải trọng động va đập liên tục khi nâng hạ hàng hóa nặng vài chục tấn. Thép I với biên dạng bụng dày, cánh cứng cáp theo phương đứng giúp chống lại hiện tượng uốn cục bộ cực tốt. Hệ thống ray cẩu trục chạy trực tiếp trên cánh trên của thanh thép I giúp lực truyền đều xuống hệ cột trụ bên dưới một cách an toàn.

Kinh nghiệm chọn mua và nhận biết thép hình I chính hãng ra sao?

Thị trường thép xây dựng luôn tiềm ẩn rủi ro về hàng giả, hàng âm (thép gầy bị xén bớt độ dày). Một nhà thầu thông thái cần trang bị những mẹo kiểm tra thực chiến dưới đây.

Làm thế nào để phân biệt thép I chính hãng và hàng kém chất lượng?

• Dấu hiệu cảm quan: Thép I chính hãng (Hòa Phát, Posco, An Khánh...) luôn có logo nổi, ký hiệu mác thép và số lô được dập rõ ràng trên thân thanh thép ở khoảng cách định kỳ.

• Đo đạc thực tế bằng thước kẹp palmer: Luôn dùng thước kẹp vi sai để đo trực tiếp độ dày phần bụng (t1) và phần cánh (t2). Thép kém chất lượng thường bị ăn bớt từ 0.5 mm đến 1.5 mm độ dày, khiến trọng lượng tổng thể nhẹ hơn barem chuẩn đáng kể.

• Cân ký thực tế: Yêu cầu cân nguyên cây thép tại trạm cân đạt chuẩn. Tỉ lệ sai lệch trọng lượng thực tế so với barem không được vượt quá cộng trừ 3% đến 5%.

Những sai lầm đắt giá khi chọn mua thép I cho nhà xưởng?

Sai lầm phổ biến nhất là chọn mua thép dựa hoàn toàn vào mức giá rẻ nhất trên mỗi kg mà bỏ qua chi phí mạ kẽm hoặc nguồn gốc mác thép. Dùng thép I kém chất lượng không có CO/CQ có thể khiến công trình không thể vượt qua bước thẩm duyệt nghiệm thu PCCC hoặc kiểm định chất lượng đầu vào của chủ đầu tư, dẫn đến thiệt hại kinh tế chậm tiến độ gấp nhiều lần số tiền tiết kiệm được từ vật tư.

Các câu hỏi thường gặp về thép hình I là gì?

Thép I chịu lực uốn hay lực nén tốt hơn?

Thép I được thiết kế tối ưu nhất cho khả năng chịu uốn theo trục đứng nhờ chiều cao thân H vượt trội. Nếu công trình yêu cầu cấu kiện chịu nén thuần túy (như cột chống), thép H hoặc thép ống tròn/hộp sẽ mang lại hiệu quả chịu lực cân bằng hơn.

Chiều dài tiêu chuẩn của một cây thép hình I là bao nhiêu?

Chiều dài tiêu chuẩn nhà máy đúc sẵn là 6m hoặc 12m để phù hợp với kích thước thùng xe tải và container vận chuyển. Tuy nhiên, các nhà máy lớn có thể nhận sản xuất cắt theo chiều dài yêu cầu cho các đơn hàng dự án số lượng lớn.

Giá thép hình I phụ thuộc vào những yếu tố nào?

Giá thép I phụ thuộc chính vào: biến động giá phôi thép thế giới, quy cách kích thước (loại lớn cần kỹ thuật đúc phức tạp giá/kg cao hơn), phương pháp xử lý bề mặt (đen, mạ kẽm hay mạ nhúng nóng) và thương hiệu nhà sản xuất.
